上海大传根据多年的实施经验，对实施提出具体方案，在实施三维设计基础上，结合NX二次开发直接为建立国标件，专用件库， 并专业典型零部件建立设计向导以提高设计效率。

二次开发与实施内容

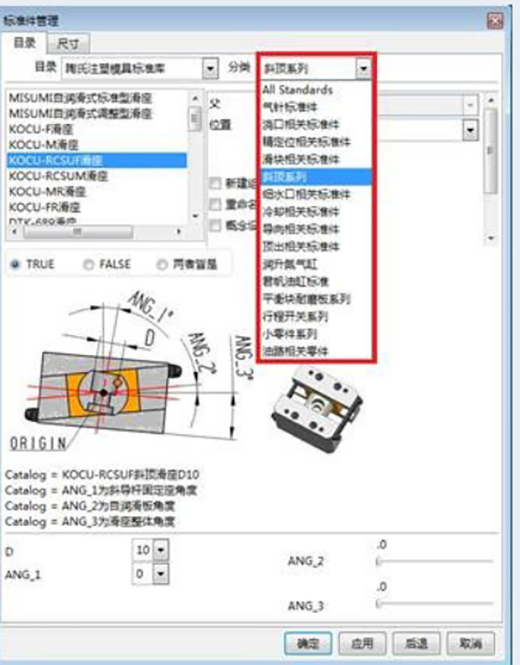

1）标准件库管理

图 1  标准件库说明

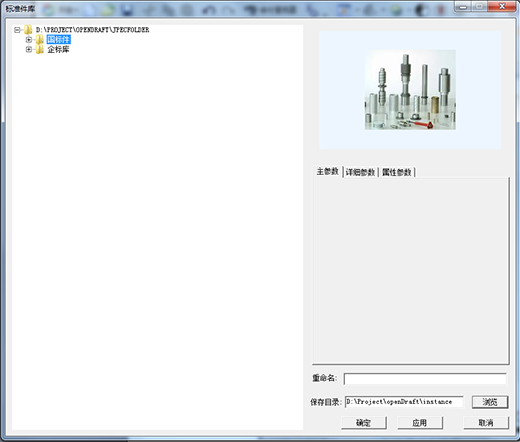

2）标准件库调用

通过标准件库调用工具添加零件或模板的实例到当前装配，可以指定所加载的零件保存路径，如不指定保存目录，则放到与模板同一个目录下。

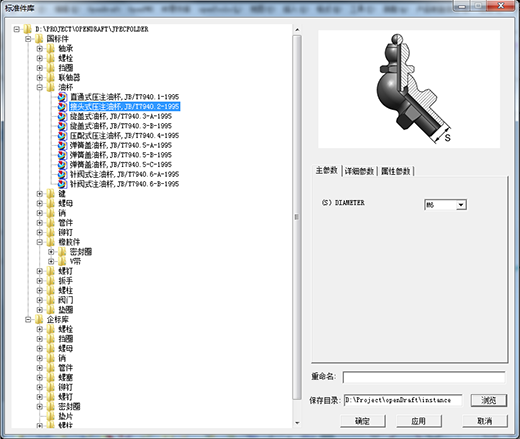

3）主参数界面

图 3  主参数显示

        自动翻译所选择的标准件为中文显示，以三维图形方式标示主参数尺寸，通过选择主参数生成所需要的实例。

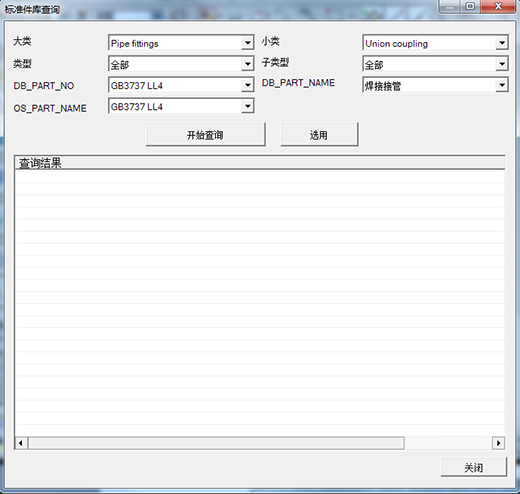

4）标准件库查询

图  SEQ 图 \* ARABIC 4  标准件库查询

根据用户需要配置查询参数进行查询， 查询后输出符合条件的模板零件所在的目录和名称，用户可以根据查询结果调用对应模板，调用实例模板。

5）与TC集成

        自动适应TC和NX环境，对使用人员而言，都是通过以上界面调用，不需要从TC中查找和添加。

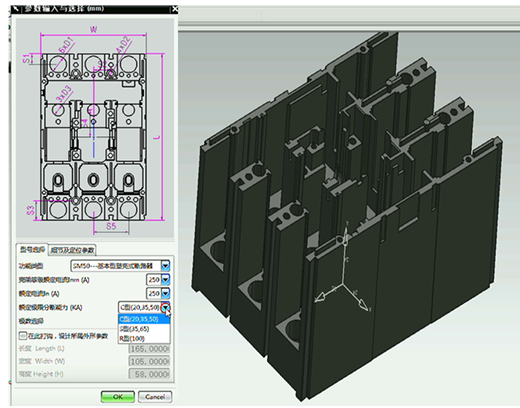

6）与参数化快速设计

        根据客户需求，相关特征类型的梳理和归纳，可以针对零件、装配等复杂模型进行相关参数化的开发，可以让一系列不同类型的模型和图纸自动生成，大大减少设计和研发的工作，方便产品选型和优化。

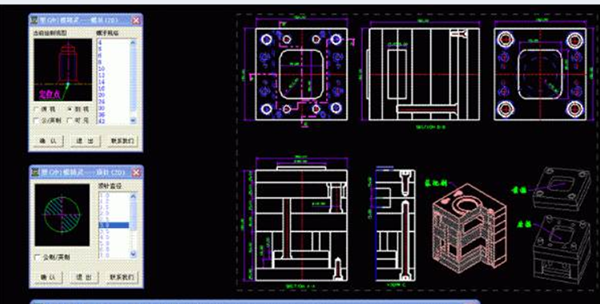

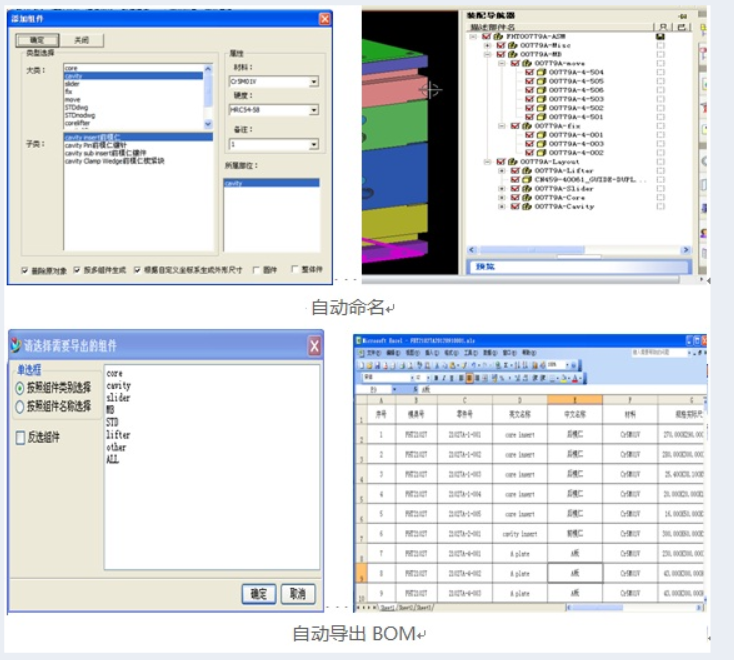

7）模具设计开发

根据客户需求，可以针对塑胶、五金、压铸模具的设计开发工具，通过模具智能开发、大大提高模具设计效率，自动生成BOM、图纸和相关查询功能，最大限度减少人工出错。通过开发，无论做新模具设计还是复制模或改型设计都能极大提高。大大减少了模具设计周期。
