概述

功能特色

  Siemens NX是Siemens PLM Software公司 (前身为Unigraphics NX)出品的一个产品工程解决方案,它为用户的产品设计及加工过程提供了数字化造型和验证手段。

        Siemens NX针对用户的虚拟产品设计和工艺设计的需求,提供了经过实践验证的解决方案。NX拥有完全关联的CAD-CAE-CAM应用程序,是涉及面非常广泛的集成套件,涉及包括产品设计、仿真和制造在内的整个开发过程。




        NX —— 集成的、灵活和高效的解决方案

        统一的环境 —— 完整的解决方案,涵盖了设计、验证和加工 (CAD, CAE, CAM)

        开发、灵活的建模 —— NX同步建模技术,提供无历史的,基于特征的或复杂曲面建模的灵活方式,实现真正的多CAD设计

        设计重用工具 —— 通过重用库及流程模板,实现知识驱动自动化

        集成Teamcenter管理 —— 无缝集成的管理环境, 通过产品知识的管理,简化了产品研制过程


NX
为客户带来实际的价值

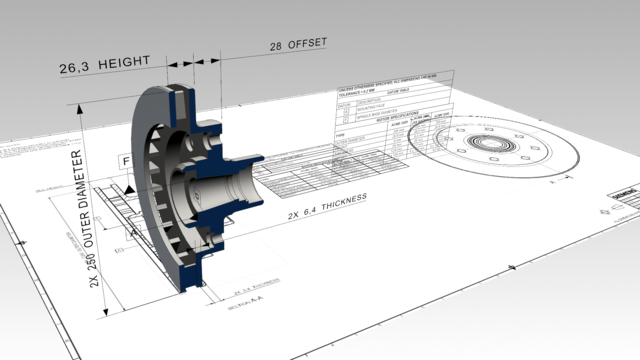

(一)全方位的CAD功能

        1. 符合工程师思维的接口

        2. 基于主模型、复合建模的快速协同设计

        3.  同步建模支持多CAD平台协作和模型快速处理

        4. PCB、管路、布线等设计支持机电一体化应用

        5. 支持超大规模装配设计与管理

        6. 集成化的设计验证工具

        7. 重用库、产品模板等支持知识工程应用

(二)单一环境的多学科CAE

1. 实时性

       强大的 NX Nastran能力和速度

2. 可视化

       高效的自动网格及前能力

       模拟分析向导生成器


3.
易管理

       集成了数据和流程管理


4.
开放性

       PLM XML支持

(三)源于行业最佳实践的模具设计解决方案

        1.设计向导融入专业知识

        2.流程式作业引导标准化快速设计

        3.零件的制模可行性验证

        4.模具运动模拟预测模具的实际工作状况

        5.CAM集成一体化

4)实际优势

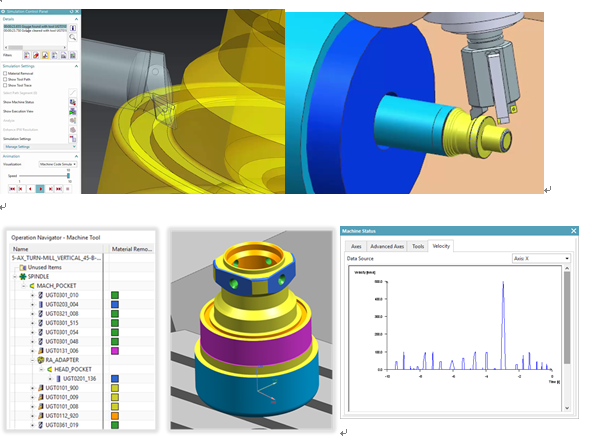

零件加工程序设计和机床模拟一体化

        1. 基于G代码的真实模拟

        2. 模拟机床碰撞、刀具干涉、行程极限、加工时间等

        3. 支持高级G代码命令

        4. 支持多轴机床、车铣复合等高级机床

        5. 软件硬件强强结合

        6. 通过DNC系统可直接用于机床加工




NX通过重用几何提高工作效率

可以根据需要轻易复制粘贴几何体

1.在同一个零件里面

2.在零件之间

3.添加到“重用库”并共享

模型重用把设计时间减少了40%


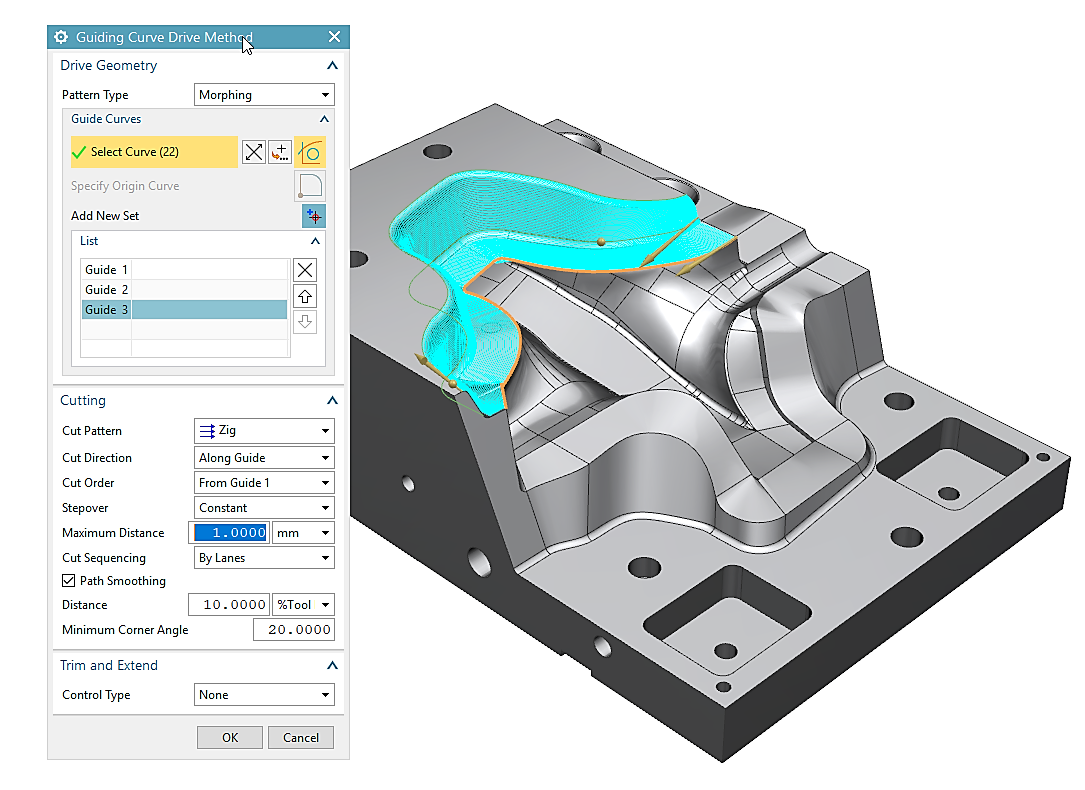

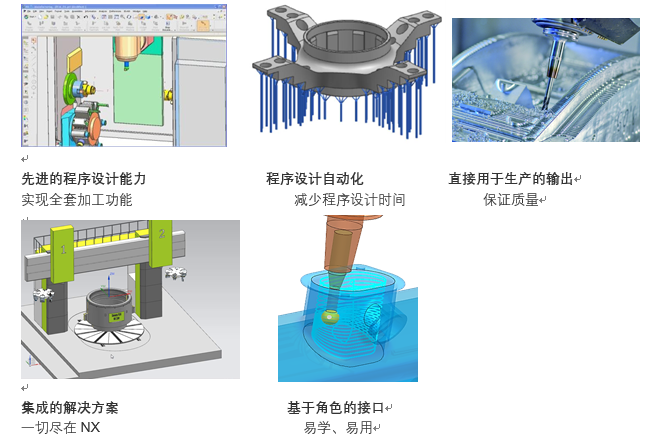

NX CAM
先进的加工能力助力于设备价值的最大化

        NX CAM提供了广泛的先进加工功能,用于定义详细的制造指令,说明制造企业实现其最新生产设备的最大价值


NX CAD\CAM 重点模块包

        1.西门子提供开包即用的CAD\CAM加工模块包,不同级别满足不同企业的CAM程序设计应用求。

        2.CAD\CAM模块包配置简单灵活,价格经济,功能完整。

NX CAD

Number

Description

NX12100

Mach 2 Product Design 基本产品设计包

NX13100

Mach 3 Product Design 高级产品设计包

NX13200

Mach 3 Mold Design 注塑模具设计包


NX CAM

Number

Description

NX12440

Mach 2 CAD/CAM 车削加工包

NX12450

Mach 2 CAD/CAM 铣削加工包

NX13430

Mach 3 CAD/CAM 完整加工包(包含五轴加工功能)


NX12450 CAD/CAM铣削加工包提供了在NX CAD/CAM环境中创建铣加工NC程序的基本需求,其功能包括

       Assembly modeling environment 装配建模环境

       Translators for IGES, STEP, Parasolid, etc.  IGES, STEP, Parasolid等数据转换接口

       Toolpath replay and material verification 刀轨回放和材料去除验证

       Generic motion control 通用运动控制(机床探测)

       Holemaking and probing cycle support 孔加工和探测循环支持

       Wizard builder 向导构建器

       Tool path editor 刀轨编辑

       Shop Documentation 车间文档

       Post processing 后置处理

       Interactive Post Builder 交互式后处理构建器

       2.5 Axis roughing, profiling, and face milling 2.5轴粗加工,轮廓加工和面铣削加工

       3 Axis surface finishing 3轴曲面精加工

       NURBS machining NURBS样条加工

       Solid Modeling and Drafting 实体建模和二维工程制图

       Feature Modeling and advanced Freeform 特征建模和高级曲面建模

       User Defined Features 用户自定义特征

       Sheet Metal design 钣金设计

       Quick Check, Web Express, and Xpress Review 快速检查, Web发布和Xpress网络评审

       Geometric tolerancing 几何容差加工

       Studio visualization 渲染

       Checkmate 规范性检查
