概述

ANSYS Maxwell

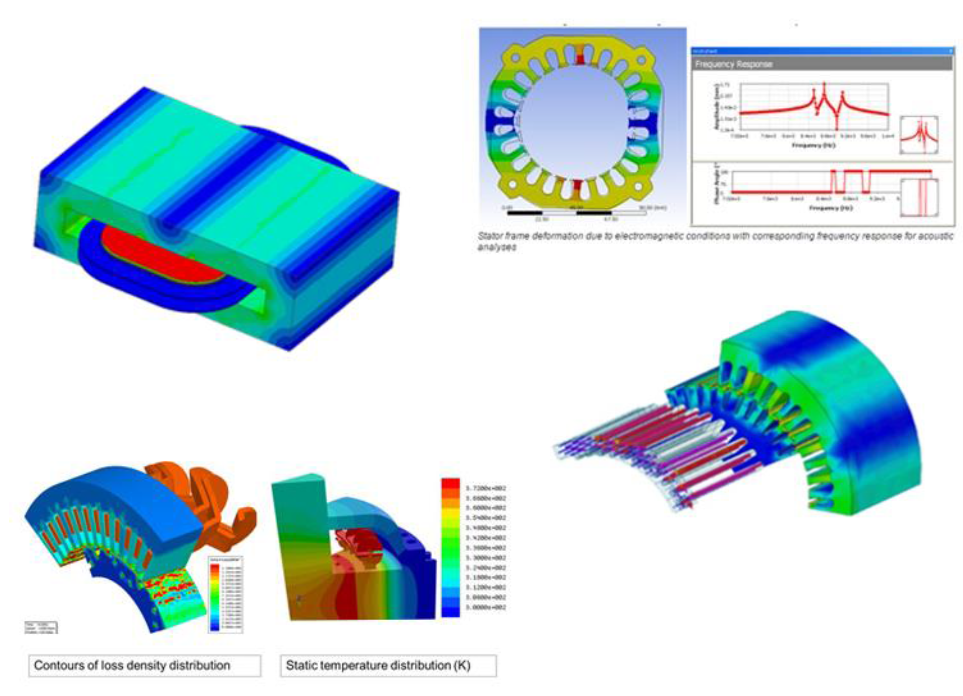

        Maxwell是一款用于模拟电机、变压器、传感器、永磁体等机电设备的电磁场有限元分析软件。



        工程师通过ANSYS Maxwell的多种高精度求解器,来研究机电设备里面的饱和、涡流、磁滞等电磁现问题。



        除此以外,ANSYS Maxwell还可以与ANSYS MechanicalANSYS CFD等工具直接双向耦合,精确预测机电设备的温升等典型多物理场问题。

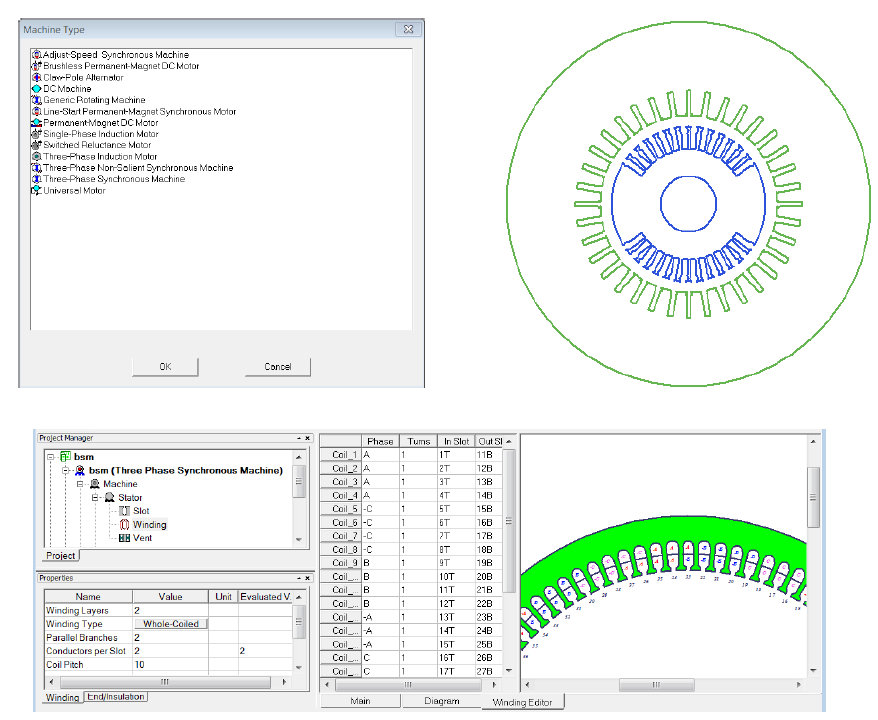

ANSYS RMxprt

        RMxprt是一款基于多种设计模板的电动机与发电机磁路法设计分析工具。



        RMxprt包含有多种常规电机的设计模板,用户只需要输入电机的设计参数,RMxprt能在几秒钟之内快速完成电机性能计算。



        除此以外,RMxprt还可以与Maxwell 2D/3D 电磁场有限元计算工具结合,自动一键生成完整的电磁场有限元分析模型。从而避免常规的始于CAD工具(例SolidworksCreo)的繁琐手动电磁场有限元建模

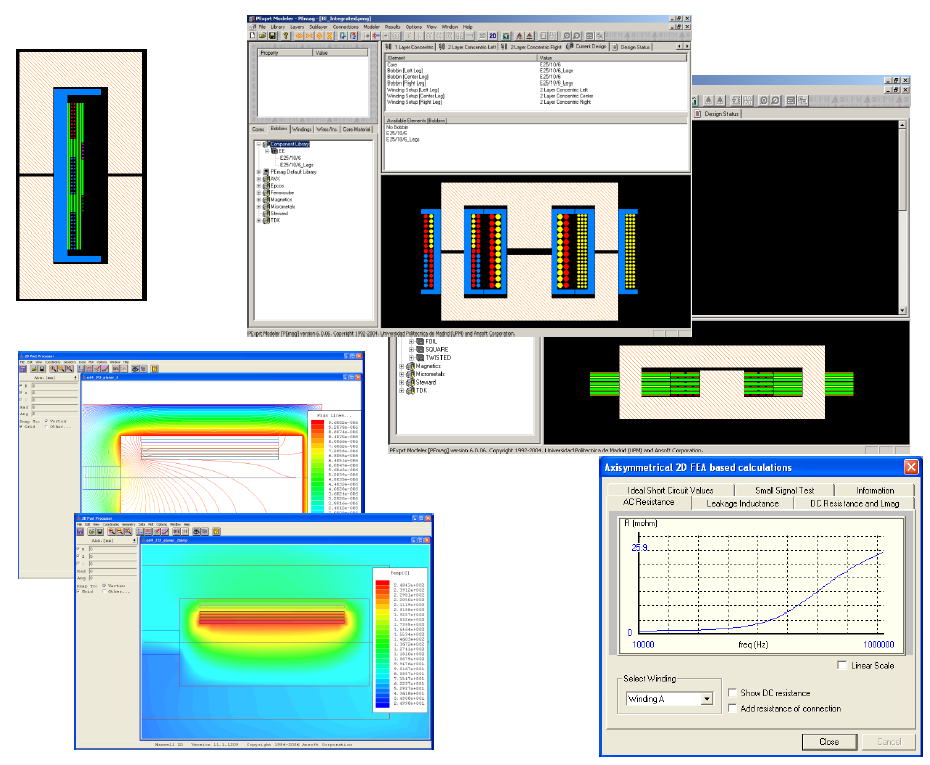

ANSYS PExprt


        PExprt
是一款基于多种设计模板的磁性元件(例如电感和变压器)磁路法设计分析工具。



        PExprt包含有多种标准的变压器和电感器磁芯库,用户只需输入相关设计细参数,软件就能够快速完成性能计算。

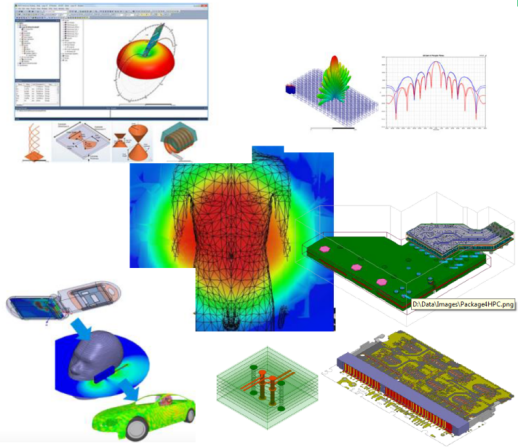

ANSYS HFSS


        高频电磁场建模的行业标准。它能够求解从
RF和微波到高速PCB和封装信号在内的多种问题。



        HFSS是一种全波电磁场求解工具,它具有到电路仿真器的动态链接,让工程师能够构建天线、高速互连、RF组件和可穿戴设备的虚拟原型。



        软件还提供了内置的生物医学工具,包括用来研究屏蔽和信号干扰问题的人体完整模型。HFSS能与ANSYS MechanicalANSYS Icepack和其他软件建立强大的连接,以分析热和结构形变效应。

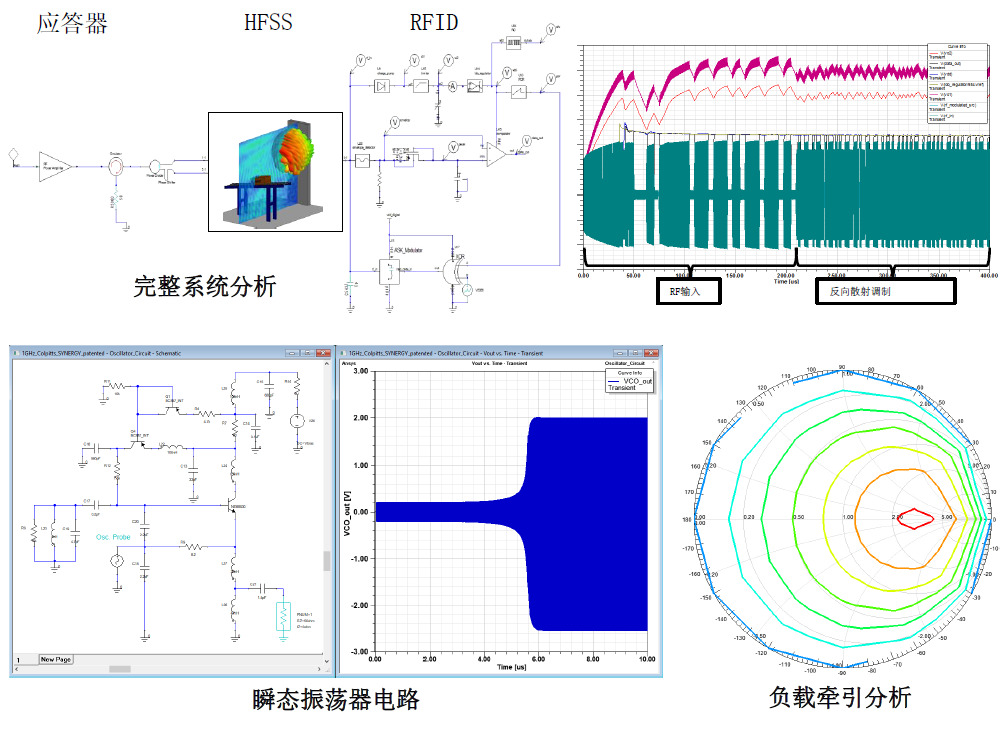

ANSYS RF Option


        射频电路仿真工具,
ANSYS RF Option可为HFSS添加RF电路分析功能。这让工程师能够设计RF和微波电路以及基于标准通信方案的完整端到端无线通信系统。



        进行线性和非线性仿真,例如谐波平衡、滤波器综合plus DC、瞬态、振荡器以及负载牵引/包络分析。



        此外,RF Option还包含2.5-D平面MoM求解器和用来预测RF共址干扰的ANSYS EMIT

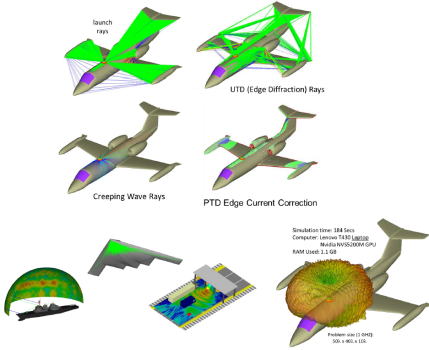

 ANSYS SBR+


        功能强大的电磁场工具,能帮助工程师确定在大型结构和区域中已安装的天线的性能。



        凭借射线跟踪技术,ANSYS SBR+提供远场辐射图的速度要远远超过传统FEA。它甚至能够模拟多次反弹、边缘绕射和蠕波射线。



        在为汽车、飞机、船舶、高塔和其他大型区域设计或实现天线时,工程师可利用ANSYS HFSS中集成的ANSYS SBR+混合求解器技术获得更准确的解决方案。

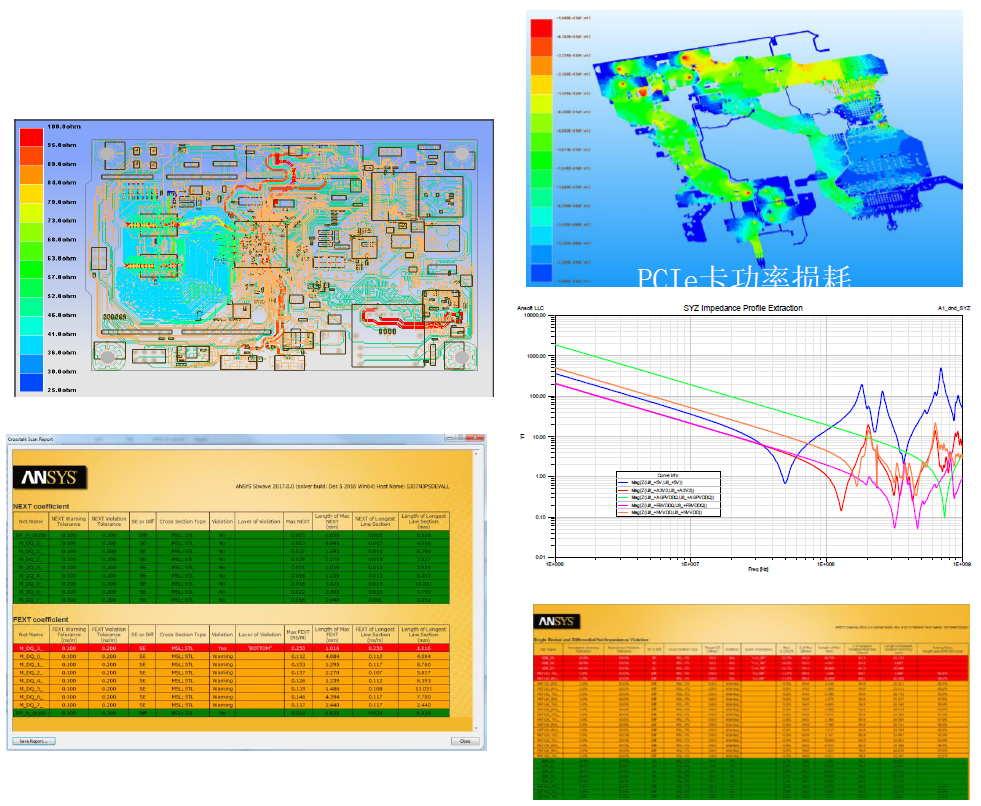

ANSYS SIwave


        IC
封装和完整PCB的信号完整性、电源完整性和EMI分析的专用设计仿真平台。



        SIwave能够读取主流ECAD工具(例如CadenceZukenMentorgraphics)所提供的多种ECAD格式。



        此外,SIwave还提供用于检查高速通信通道的内置工具,包括分析串扰、建立眼图以及去耦电容优化等电源完整性解决方案。

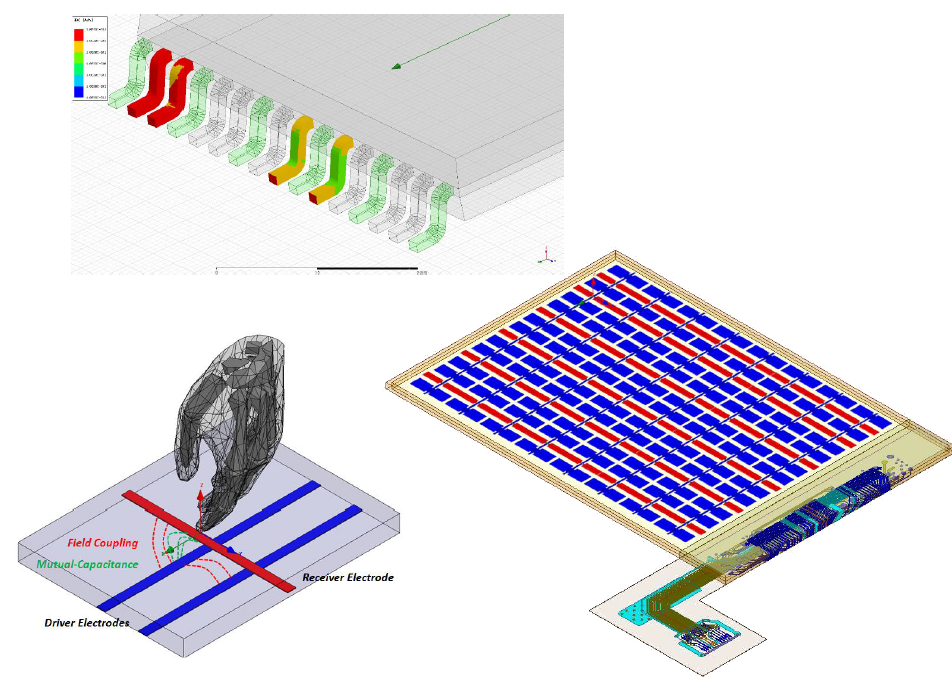

ANSYS Q3D Extractor


        电磁寄生参数抽取工具,能够提取各种电磁组件(包括信号线、连接器母线和线缆)中的
RLCG参数。它还被广泛用于触摸屏。



        Q3D能够导入来自SolidworksCreo等软件的MCAD几何模型,以及来自CadenceMentor graphics等软件的ECAD布局文件。



        Q3D能够将数据传输至ANSYS MechanicalANSYS Icepak,以进行精确的热分析。

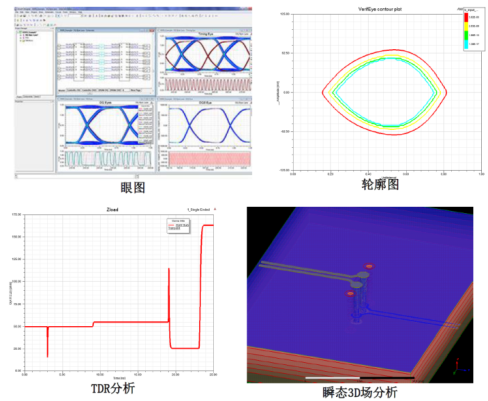

ANSYS SI Option


        时域瞬态电路仿真工具,
ANSYS SI Option可为HFSS添加瞬态电路分析功能。这使工程师能够创建包含驱动电路和通道的高速通道设计。



        驱动电路可以是晶体管级、基于IBIS或者理想的电源。生成统计学眼图和浴缸曲线,检查和施加无源性和因果关系,集成HSPICE,并利用DOEMonte Carlo分析来优化设计。

        此外,SI Option还包含针对HFSS2D提取器和3D时域求解器。

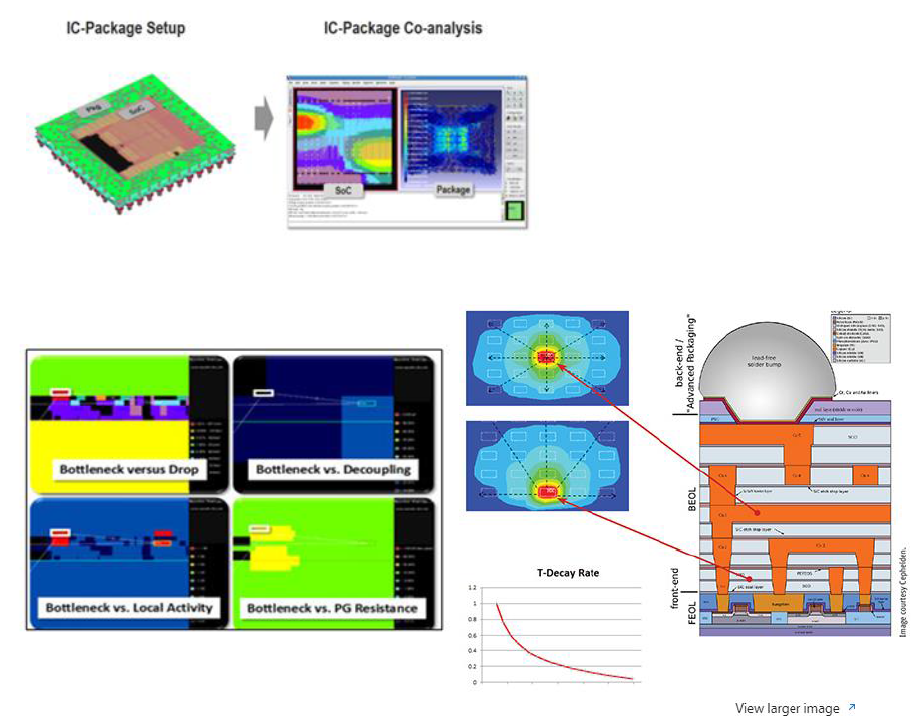

ANSYS RedHawk


        这是
ANSYS半导体产品系列中的IC完整性和可靠性评估工具。



        它已成为所有代工厂和制造工艺的业界标准验收解决方案,使用户能利用新的FinFET技术制造鲁棒性的高性能SoC



        RedHawk使用户能够有效解决热、电迁移和静电放电问题,从而设计出面向移动、物联网和汽车等多种行业的可靠节能型SoC



        此外,RedHawk还能与ANSYS板级和系统级工具实现模型互操作,以确保芯片在完整系统中按照设计预期运行。
